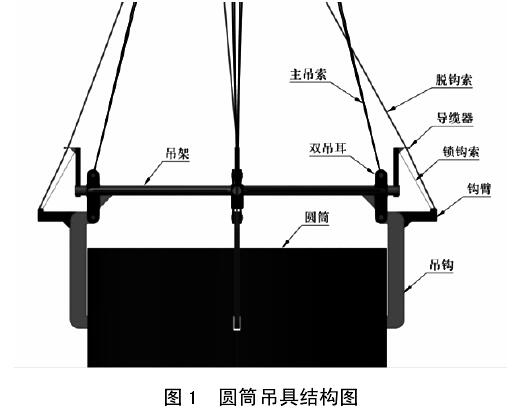

吊具是由吊架、吊耳、吊鉤、主吊索、脫鉤索、鎖鉤索等組成，如圖1所示，圓筒構件一般采用4點吊，故吊架采用標準化設計，為矩形平面框架，中間十字梁將對角連接，穩定性好。吊架主材一般采用無縫鋼管，材質Q235，四角（對應吊點）焊接雙吊耳單元、立柱和導纜器。鉤臂的端部連接脫鉤索和鎖鉤索，雙吊耳的上端用銷軸連接主吊索，下端用銷軸鉸接吊鉤。

主吊索、脫鉤索的上端分別掛在起重船主鉤和小鉤上，主鉤起升吊具，操縱起重船小鉤上升使脫鉤索張緊，帶動圓筒吊鉤向外張開一個角度，移動吊具使圓筒吊鉤對準圓筒吊孔。放松脫鉤索，圓筒吊鉤在自身重力作用下嵌入吊孔，起升主吊鉤將圓筒吊起。圓筒吊鉤就在自身重力作用下嵌入吊孔，起升主吊鉤將圓筒吊起。圓筒就位后主吊索卸荷，起升小鉤張緊脫鉤索，使圓筒吊鉤繞上端銷軸向外旋轉一個角度（約10-12°）脫離吊孔，人工掛住鎖鉤索，以保持圓筒吊鉤的張開狀態。放開脫鉤索，起升主鉤，完成吊裝。

吊具的主要特點是節省人力，降低勞動強度，效率高。圓筒頂部僅需一人掛摘鎖鉤索并指揮起落鉤，無需搬運其他部件，掛鉤脫鉤均由起重船小鉤控制，可以四鉤同時動作，也可以雙鉤甚至逐鉤動作，安全可靠。結構簡單，無需維護。
